- 柱塞泵
-
-
變量柱塞泵A10VSO
產品型號：變量柱塞泵A10VSO
變量柱塞泵A10VSO用于液壓開式回路的斜盤結構軸向柱塞變量泵，流量正比于驅動轉速和排量，并能通過調節斜盤傾角實現無級變量。采用通軸結構，可用于多回路系統。
- 產品介紹
- 規格參數
變量柱塞泵A10VSO系列型號說明
無代號 A10VS O 28 DRG /31 R -P 28 A 12 NOO 工作液
體型號軸向柱
塞元件運行
方式規格 控制機構 系列 轉動

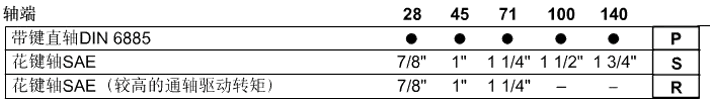

方向密封 軸伸 安裝

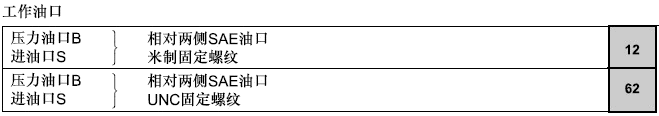

法蘭工作
油口通軸 備注1 變量斜盤
結構
工業級
額定壓力280bar
峰值壓力350bar泵,
開式
回路排量
Vgmax
(cm3)
28,45
71*,100

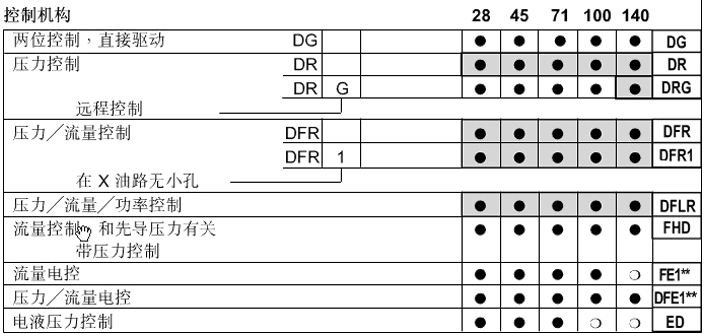

140DG:兩位控制,直接驅動
DFR:壓力/流量控制
DFLR:流量控制和先導
壓力有關
FHD:帶壓力控制
FE1**:流量電控
DFE1**:壓力/流量電控
ED:電液壓力控制31 軸端看
R:
順時針
L:
逆時針P:
丁腈橡膠
(軸封環用氟橡膠)
V:
氟橡膠P,S,R A:ISO2孔
C:SAE2孔12
62通軸 備注：1、工作液體型號無代號：(礦物油和HFD)，E：(HFA,HFB,HFC流體)，H：(高速型)。2、*規格71的注意事項：壓力油口B包括一個高壓組合油口，SAE1 1/4"標準壓力范圍，3000psi，最高壓力可至250bar;SAE 1"標準壓力范圍：5000psi，最高壓力超過250bar。新的應用場合應采用高壓油口SAE 1"。3、組合泵訂購在兩個泵型號間用+連接即第一個泵的型號+第二個泵的型號，例如：A10VSO 100DR/31R-PPA12KB5+A10VSO 71DFR/31R-PSA12NOO。
變量柱塞泵A10VSO規格表
規格 28 45 71 100 140/High-S* 排量 Vgmax cm3 28 45 71 100 140/140 最大轉速1) nomax rpm 3000 2600 2200 2000 1800/2050 當進油口壓力Pabs增加及Vg<Vgmax
時的最大轉速(轉速極限)nomax rpm 3600 3100 2600 2400 2100/2200 最大流量 qvomax L/min 84 117 156 200 252/287 在nE=15000min-1時 L/min 42 68 107 150 210 最大功率(ΔP=280bar) 在nomax時 Pomax KW 39 55 73 93 118/134 在nE=1500min-1時 KW 20 32 50 70 98 在Vgmax時的最大轉矩(ΔP=280bar) Tmax Nm 125 200 316 445 623 在Vgmax時的轉矩(ΔP=100bar) T Nm 54 72 113 159 223 驅動軸上的慣性矩 J Kgm2 0.0017 0.0033 0.0083 0.0167 0.0242 殼體容積 L 0.7 1.0 1.6 2.2 3.0 重量(無油時) M Kg 51 12 33 45 60 驅動軸上最大軸向力 Faxmax N 1000 1500 2400 4000 4800 驅動軸上允許最大徑向力2) Fqmax N 1200 1500 1900 2300 2800 備注：1、*=高速類型。2、上述資料在S口進口壓力為1bar時有效，如排量減少或進口壓力增加，則轉速可增加。
變量柱塞泵A10VSO10型號說明
無型號 A10VS O 10 DR /52 R -P K C 64 NOO 油液 軸向柱塞
泵元件運行
方式規格 控制機構 系列 轉動
方向密封 軸伸 安裝
法蘭工作
油口軸伸 礦物油 變量,斜盤結構
額定壓力250bar
峰值壓力315bar泵,
開式回路排量Vgmax
(cm3)DR:
壓力控制
DRG:
遠程壓力控制
DFR1:
壓力-流量控制52 從軸
端看
R:順時針
L:逆時針NBR
(丁腈橡膠,

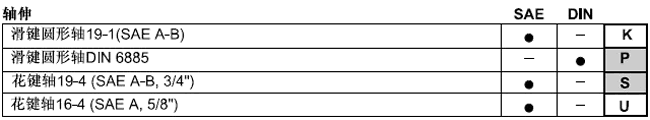

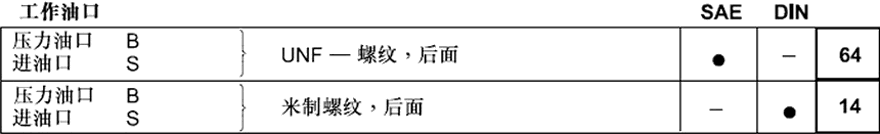

符合DIN1629)K,P,S,U C,A 64,14 無通
軸變量柱塞泵A10VSO10規格表

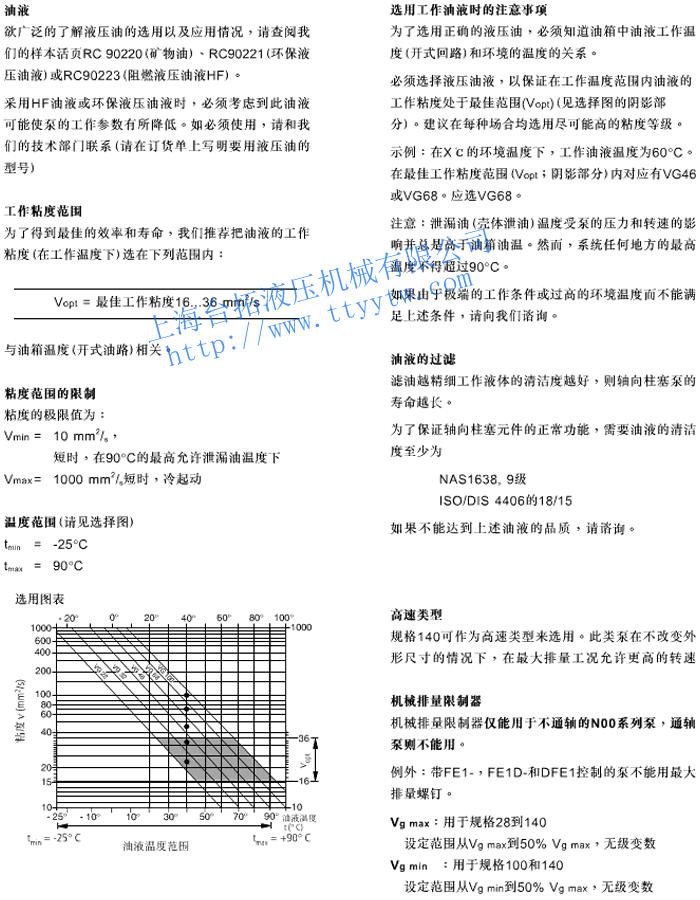

規格 10 排量 Vg max cm3 10.5 在VVg max時最高轉速 no max rpm 3600 最高轉速(轉速極限) 當進口壓力Pabs增加或Vg<Vg max時 no maxzul rpm 4300 最大容積流量 在no max時 qv max L/min 37 在nE=1450min-1時 L/min 15 最大功率(ΔP=250bar) 在no max時 Po max KW 16 在nE=1450min-1時 KW 6.5 最大轉矩(ΔP=250bar) 在Vg max時 T max Nm 42 驅動軸上的慣性矩 J Kgm2 0.0006 殼體容積 L 0.2 重量(無油時) M Kg 8 驅動軸上允許最大軸向力 F axmax N 400 驅動軸上允許最大徑向力 F qmax N 250 變量柱塞泵A10VSO油液的選用

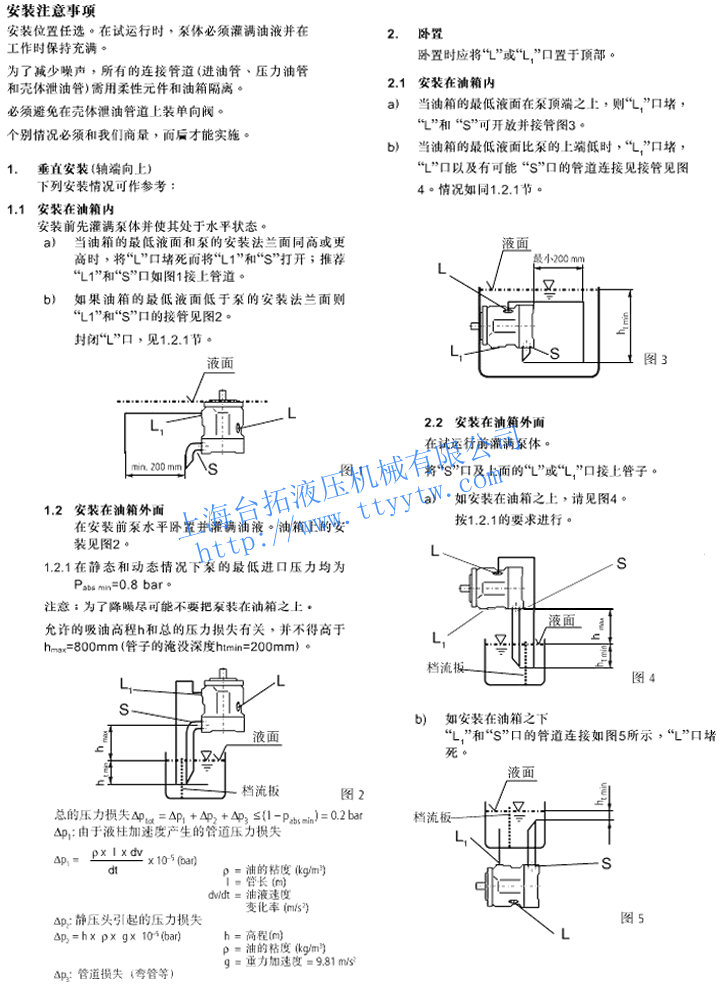

變量柱塞泵A10VSO系列安裝注意事項
變量柱塞泵A10VSO系列尺寸圖

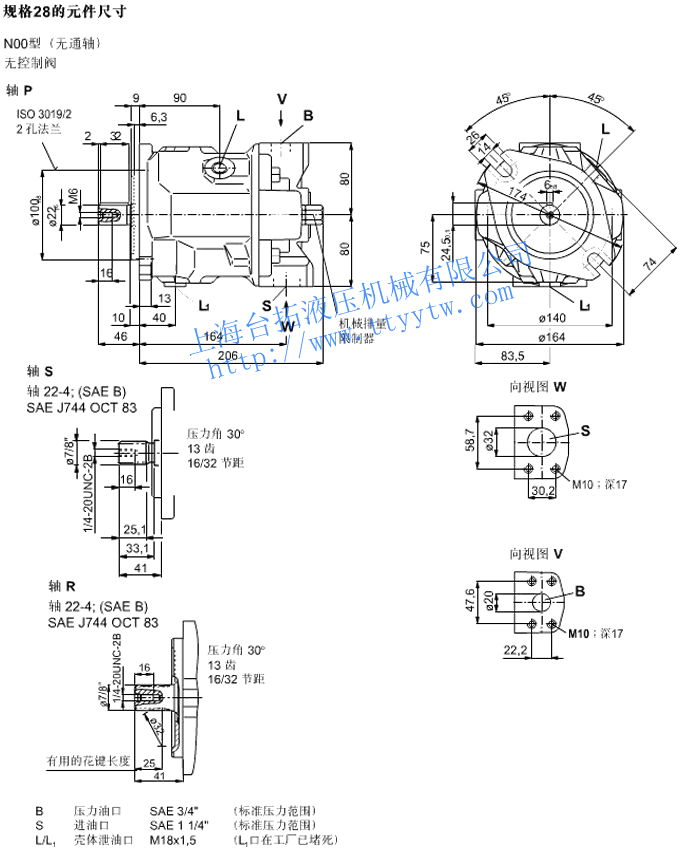

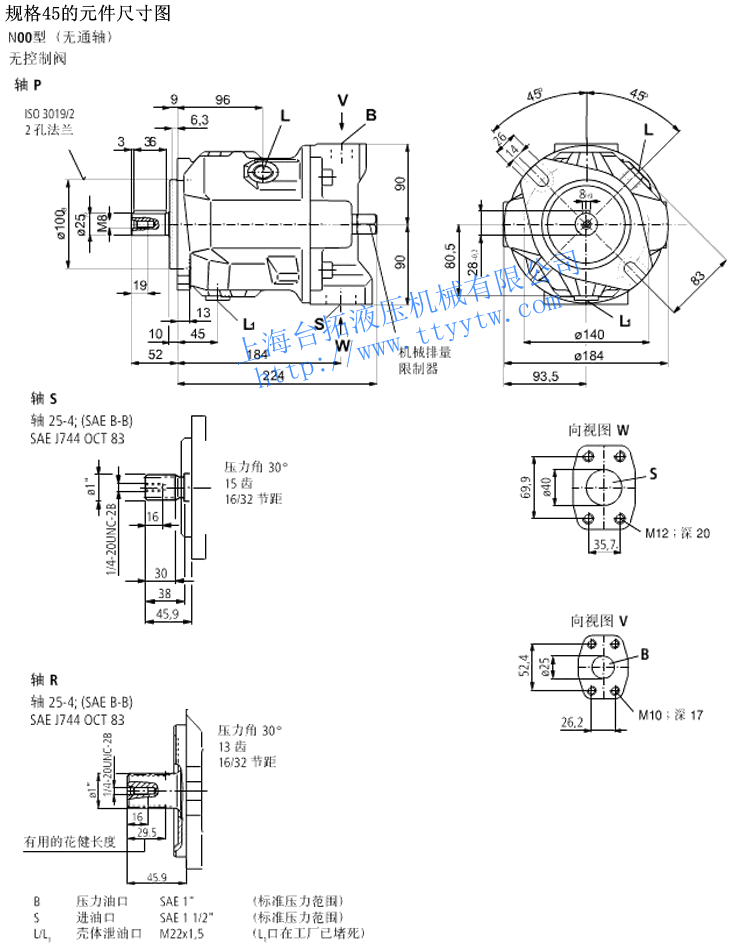

變量柱塞泵A10VSO系列規格28的元件尺寸圖下載 變量柱塞泵A10VSO系列規格45的元件尺寸圖下載

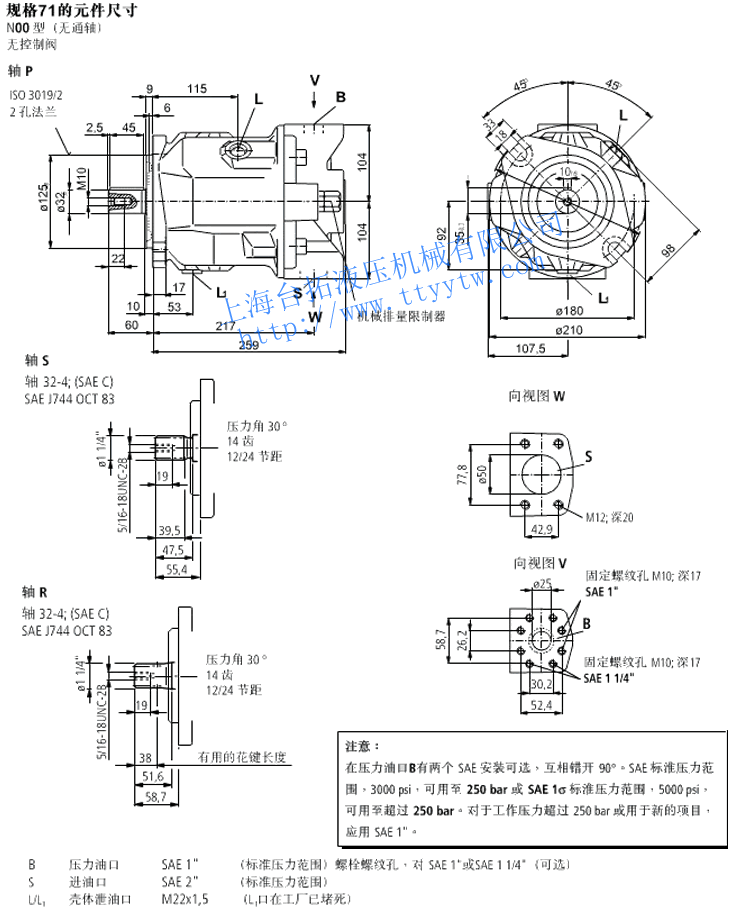

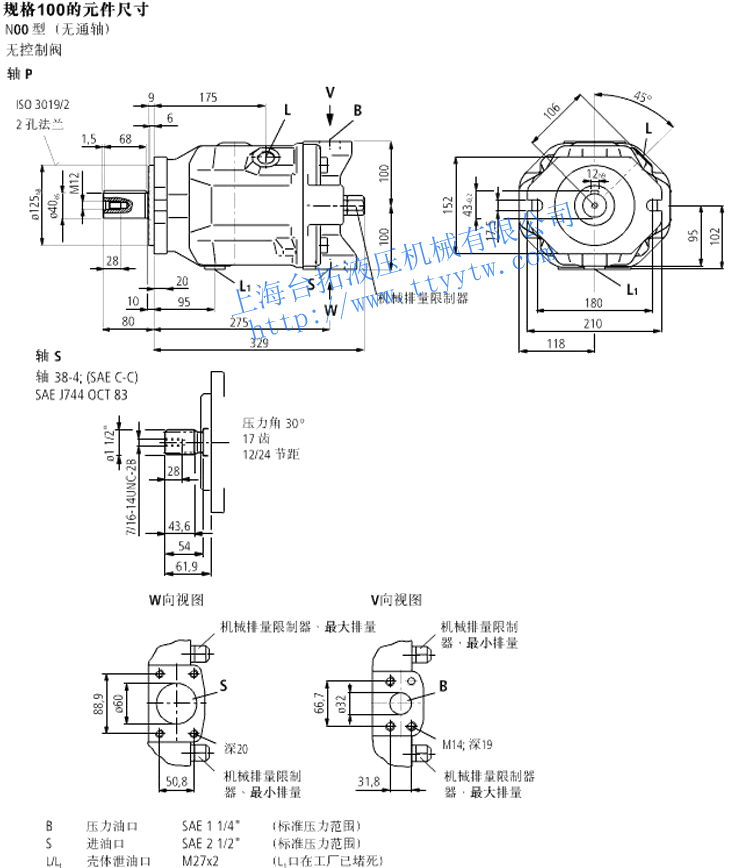

變量柱塞泵A10VSO系列規格71的元件尺寸圖下載 變量柱塞泵A10VSO系列規格100的元件尺寸圖下載

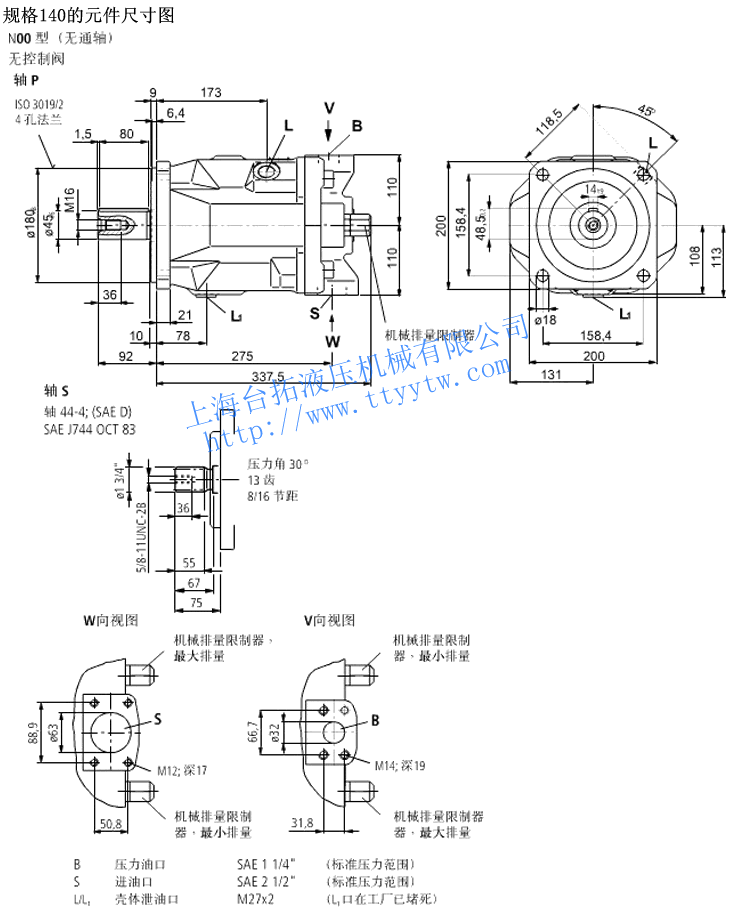

變量柱塞泵A10VSO系列規格140的元件尺寸圖下載
變量柱塞泵A10VSO控制圖

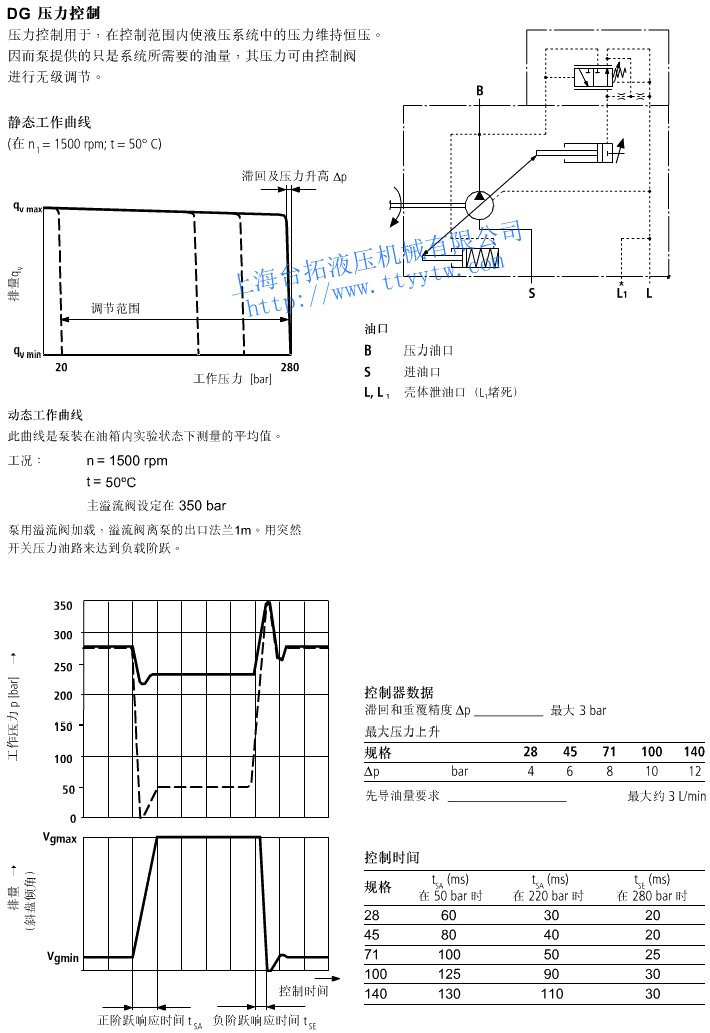

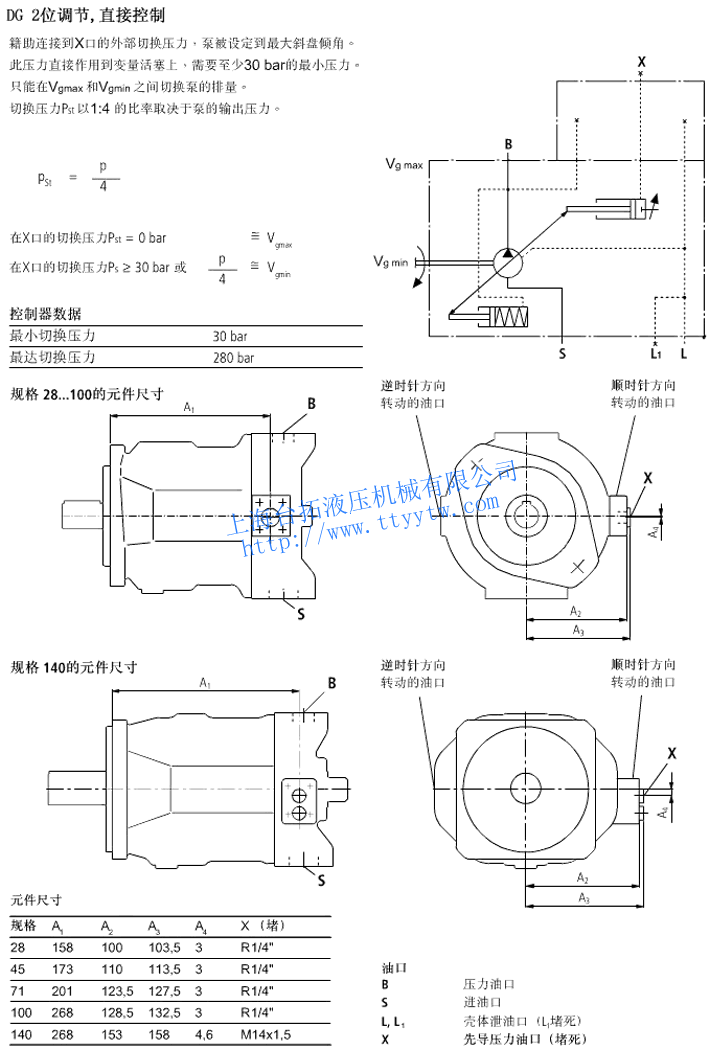

DG 2位調節,直接控制下載 DG壓力控制下載

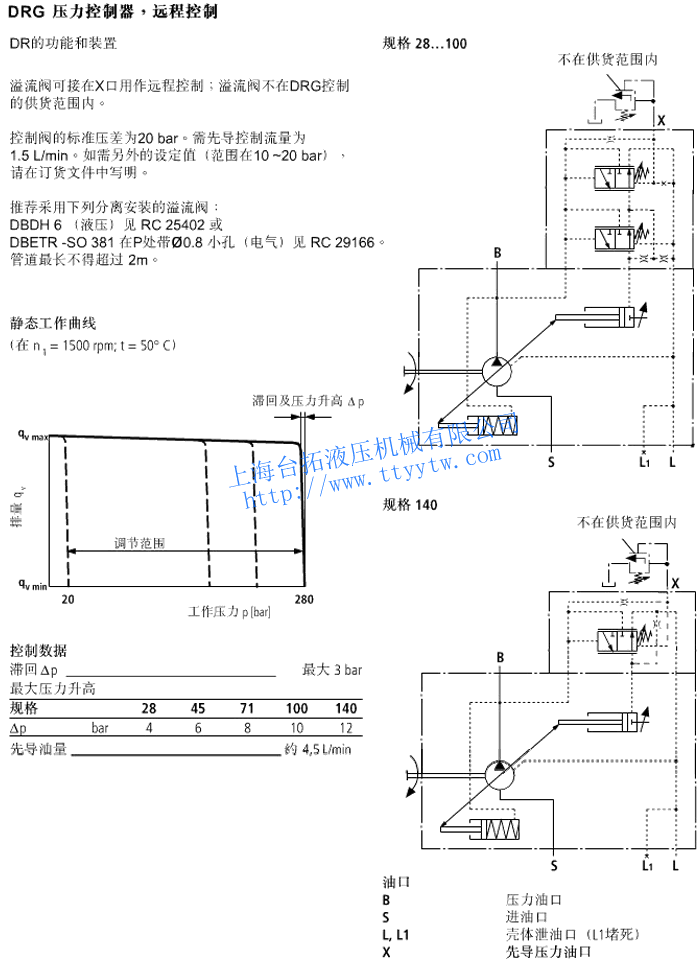

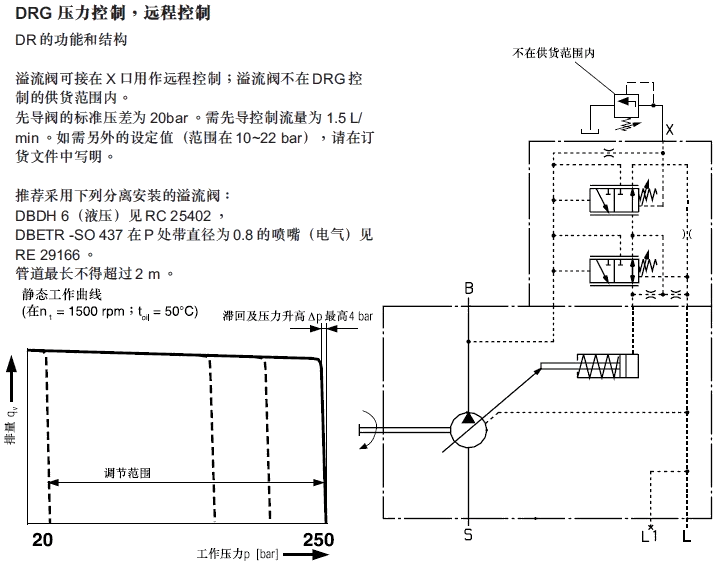

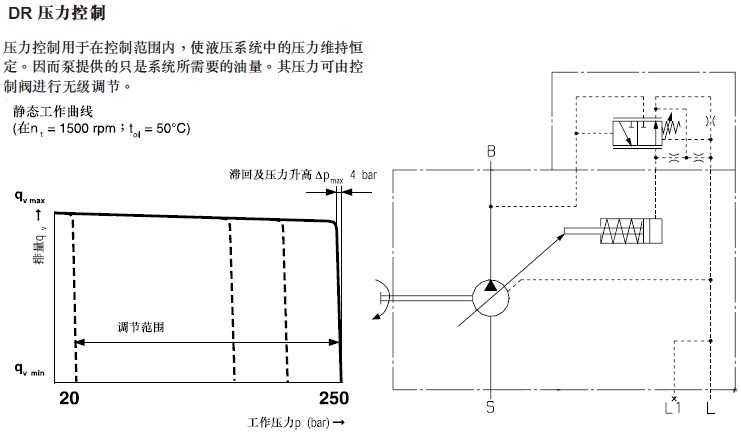

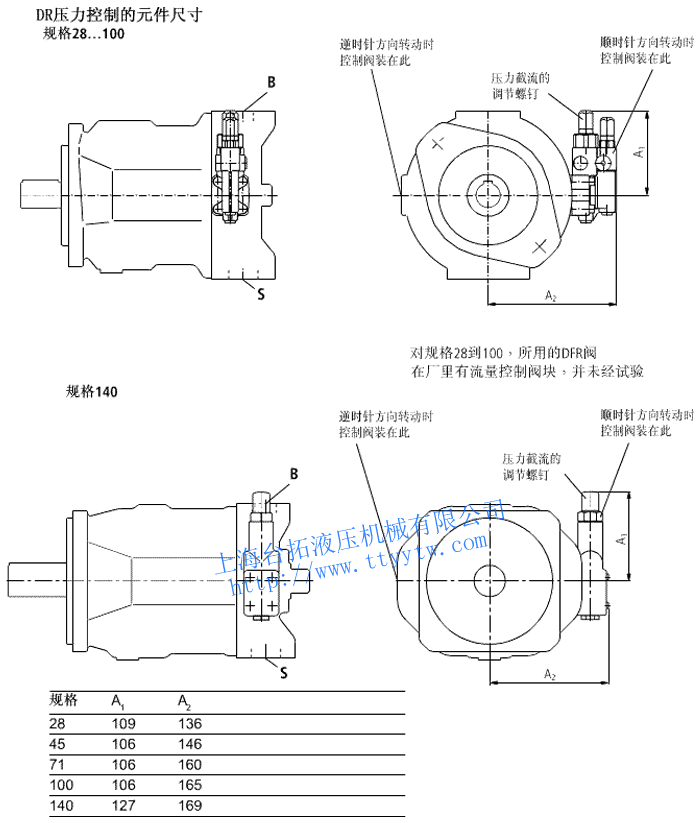

DR壓力控制的元件尺寸下載 DRG壓力控制器,遠程控制下載

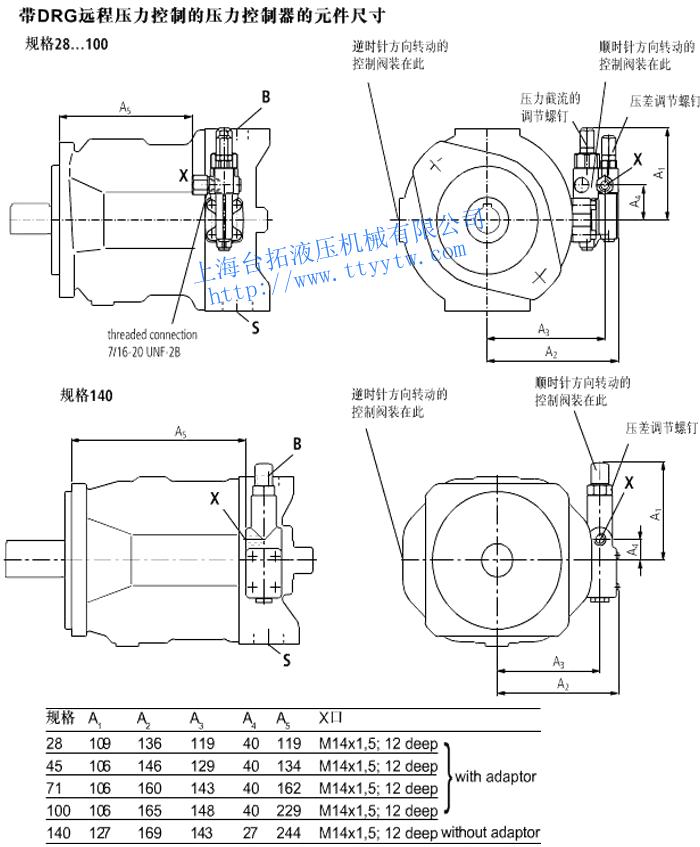

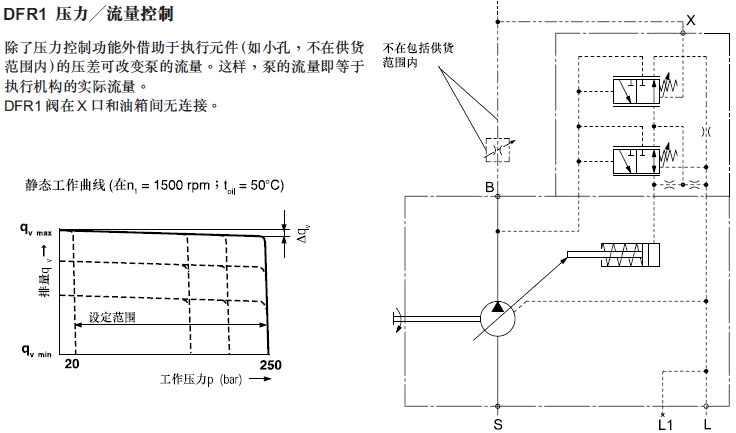

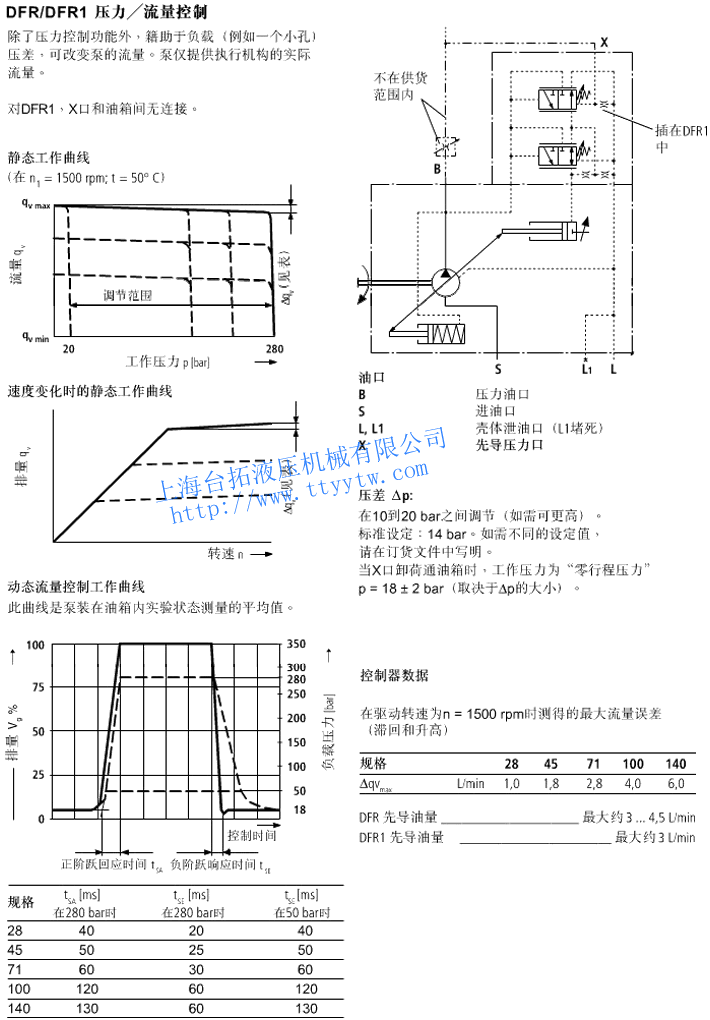

帶DRG遠程壓力控制的壓力控制器的元件尺寸下載 DFR/DFR1壓力/流量控制下載

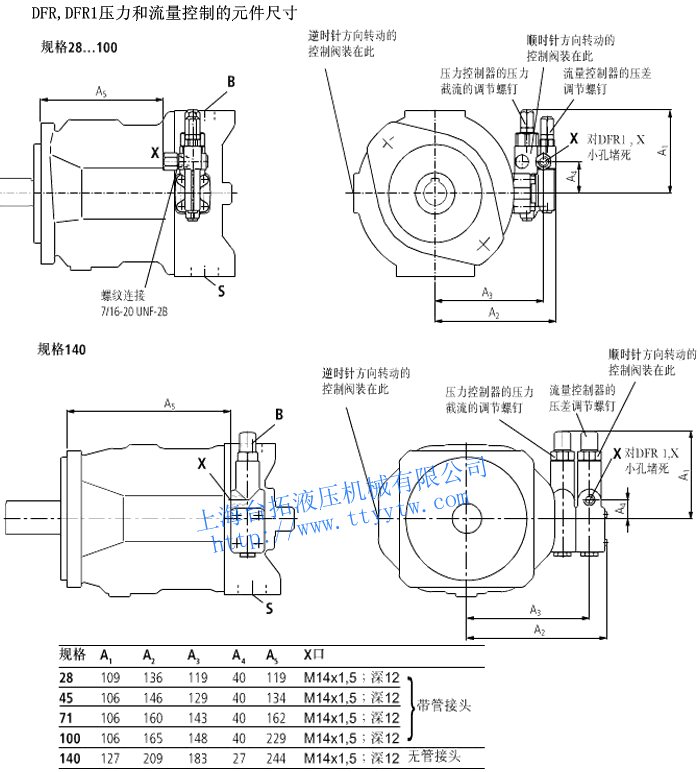

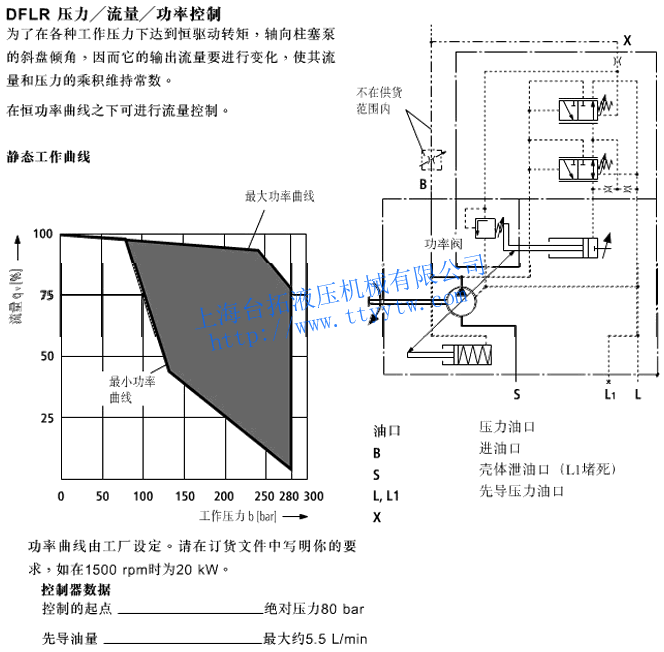

DFR,DFR1壓力和流量控制的元件尺寸下載 DFLR壓力/流量/功率控制下載

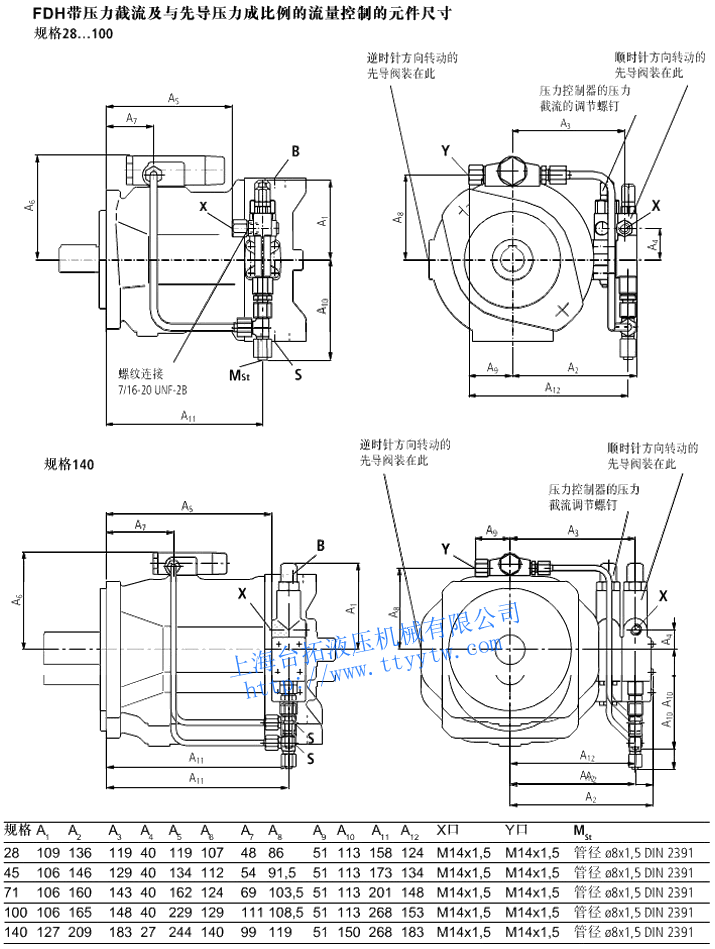

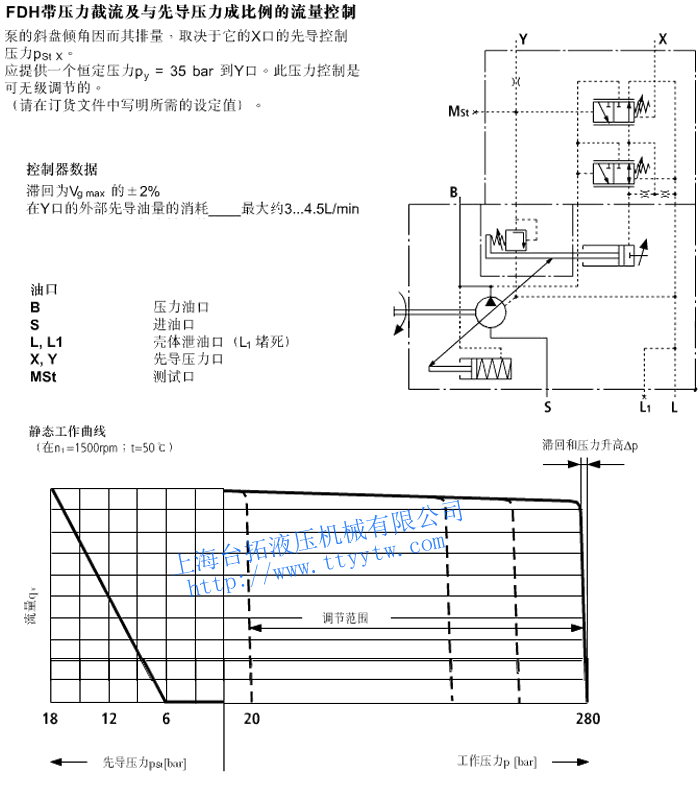

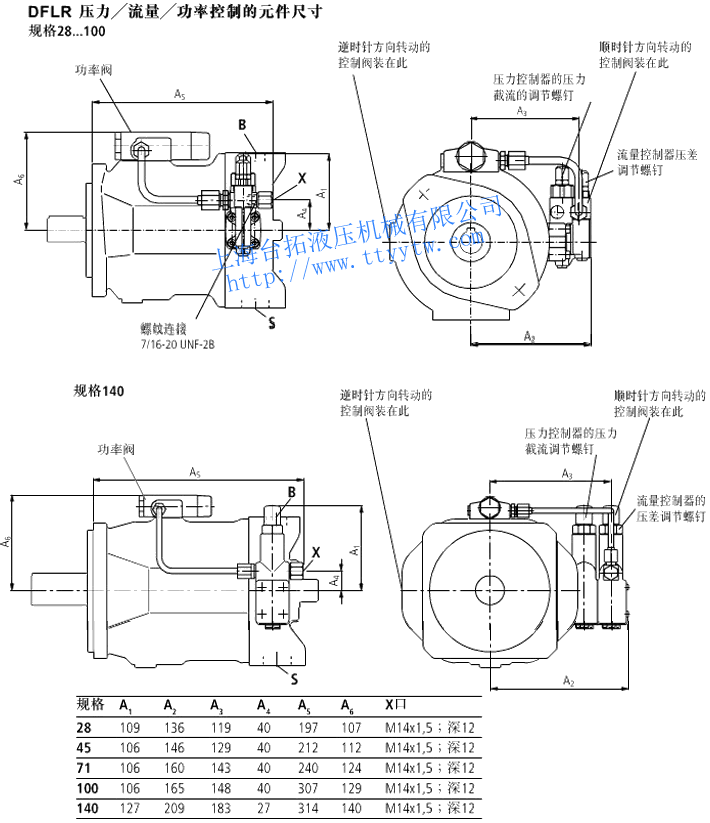

DFLR壓力/流量/功率控制的元件尺寸下載 FDH帶壓力截流及先導壓力成比例的流量控制下載
FDH帶壓力截流及先導壓力成比例的流量控制的元件尺寸下載

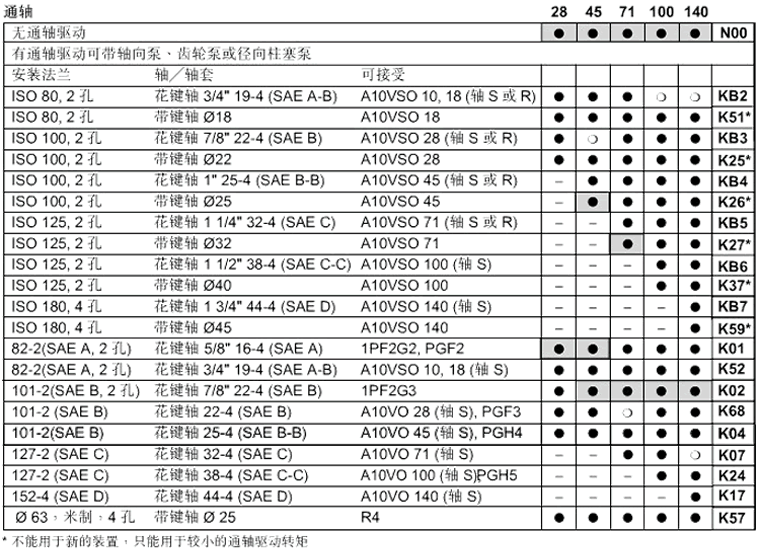

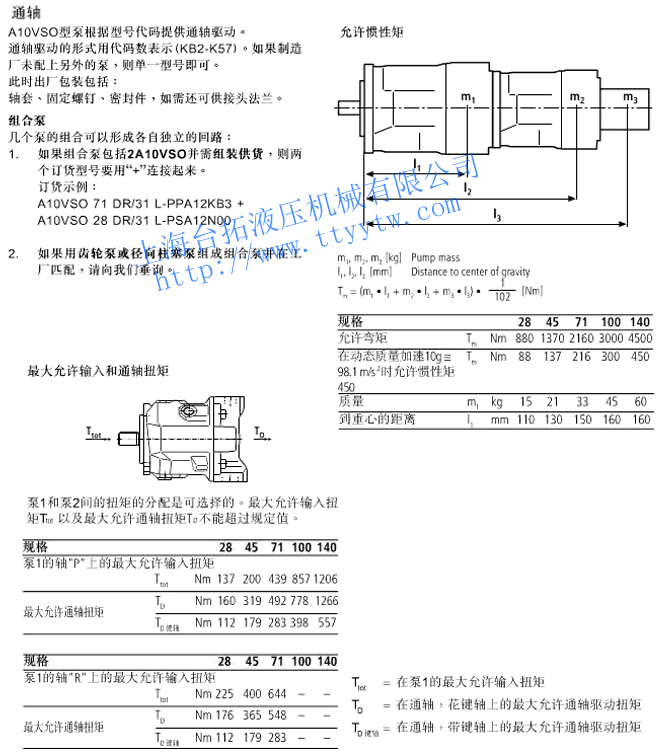

變量柱塞泵A10VSO系列通軸尺寸

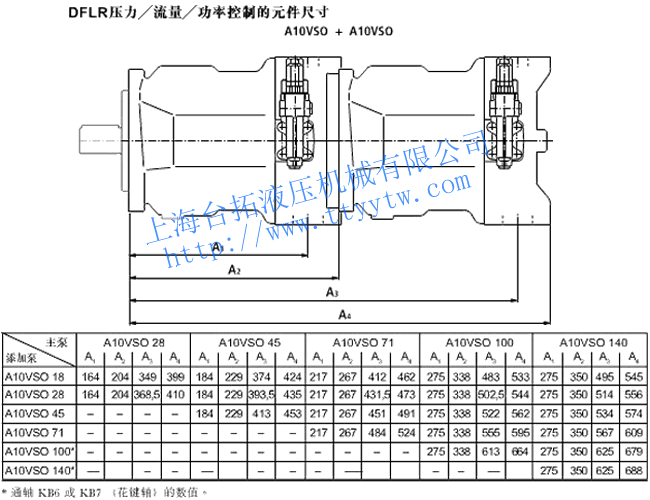

變量柱塞泵A10VSO系列通軸下載 變量柱塞泵A10VSO+A10VSO尺寸圖下載

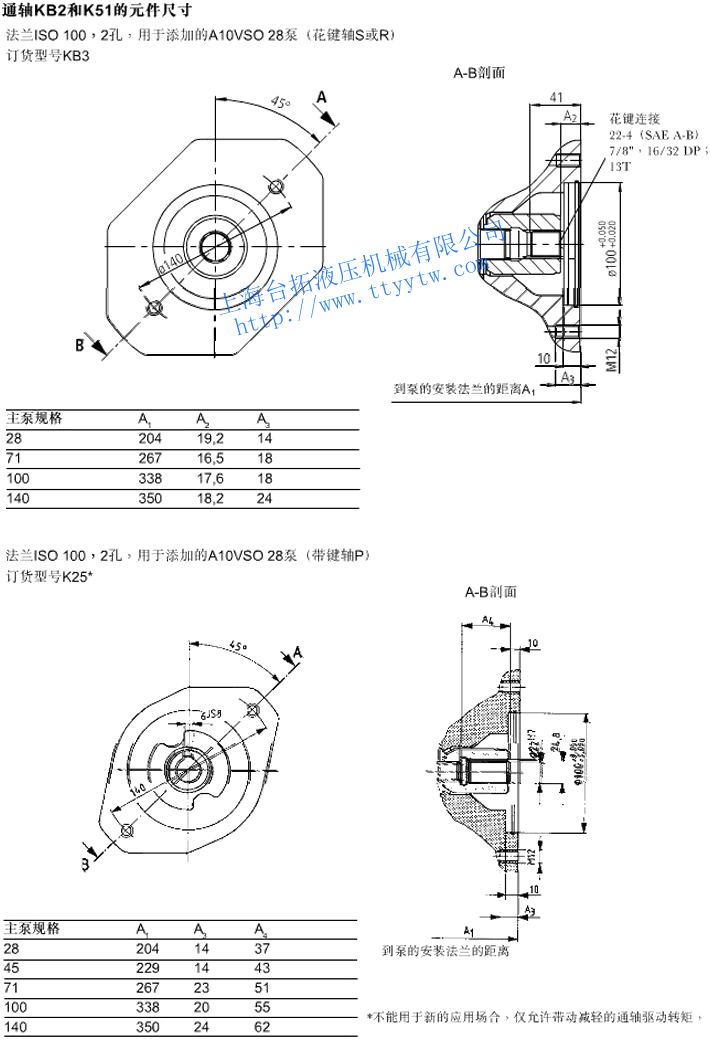

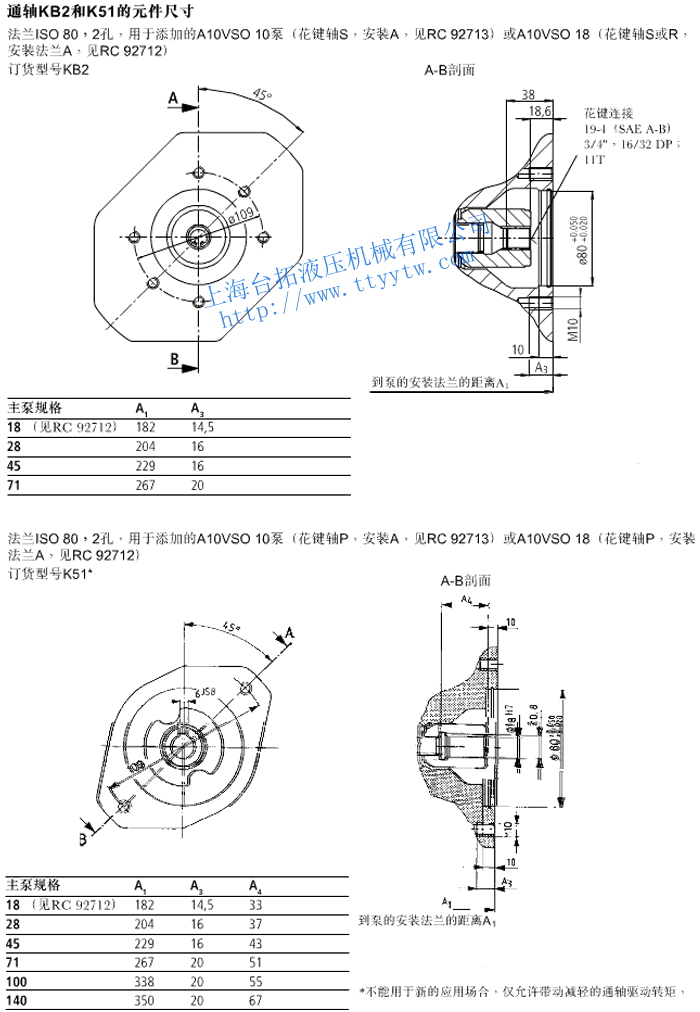

通軸KB2和K51的元件尺寸(A10VSO10,18泵)下載 通軸KB2和K51的元件尺寸(A10VSO28泵)下載

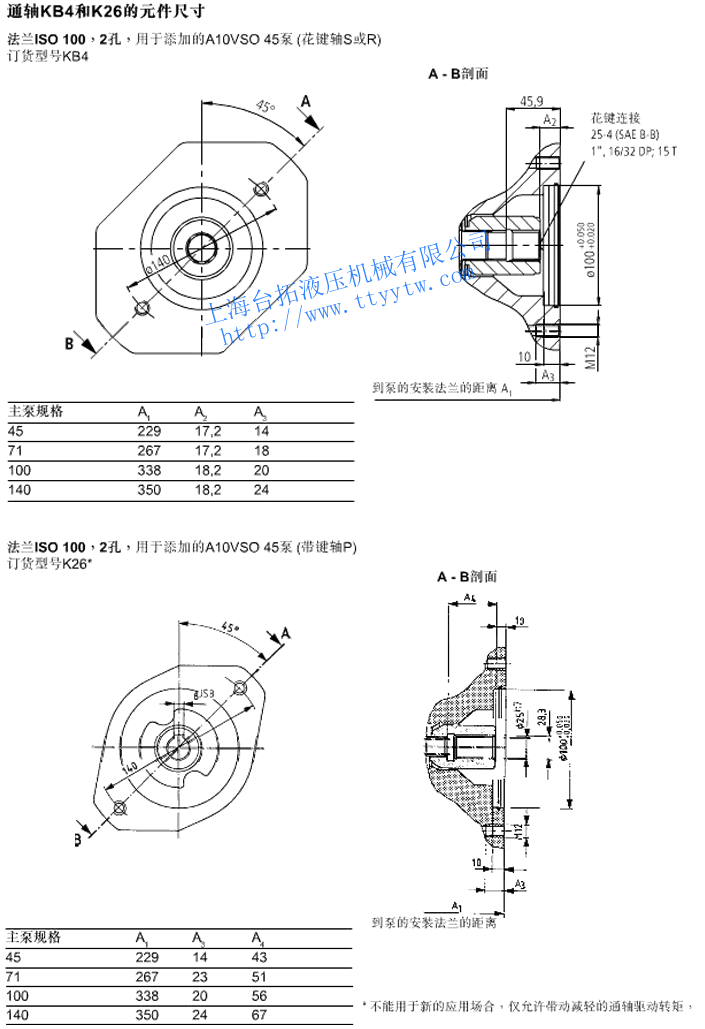

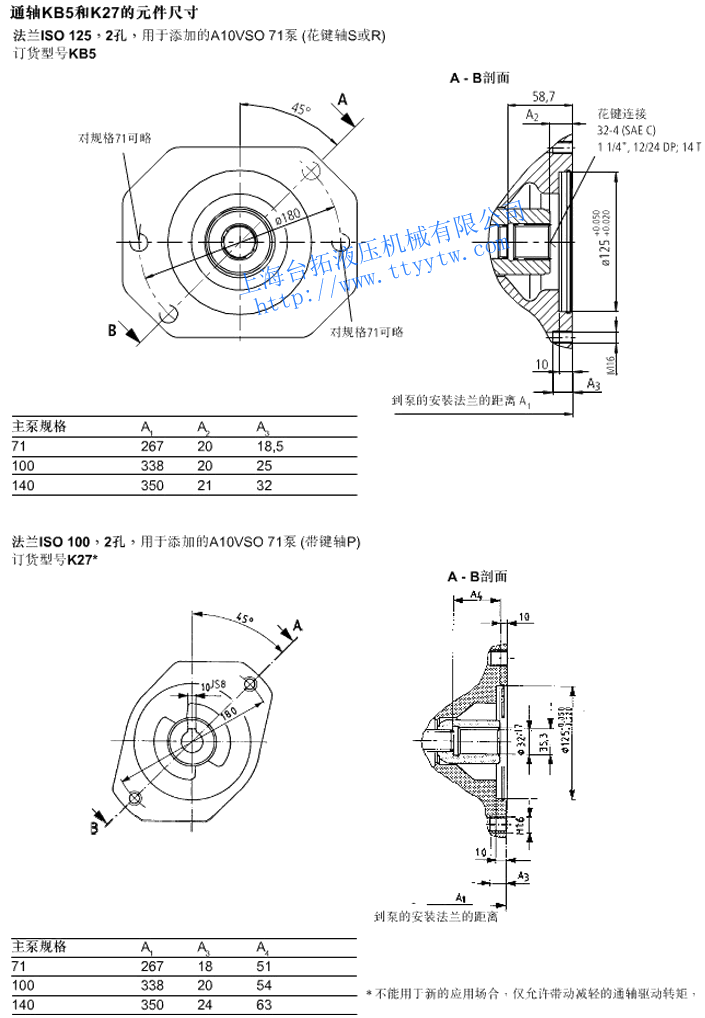

通軸KB4和K26的元件尺寸下載 通軸KB5和K27的元件尺寸下載

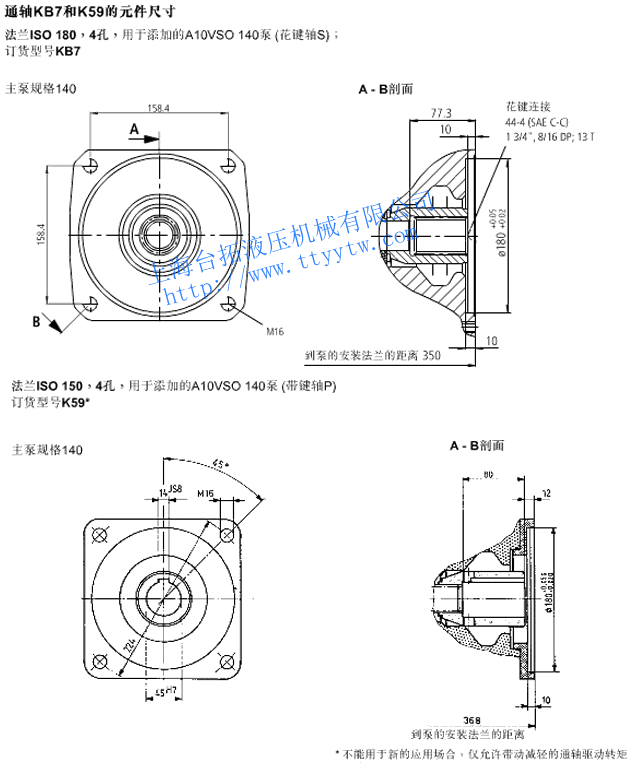

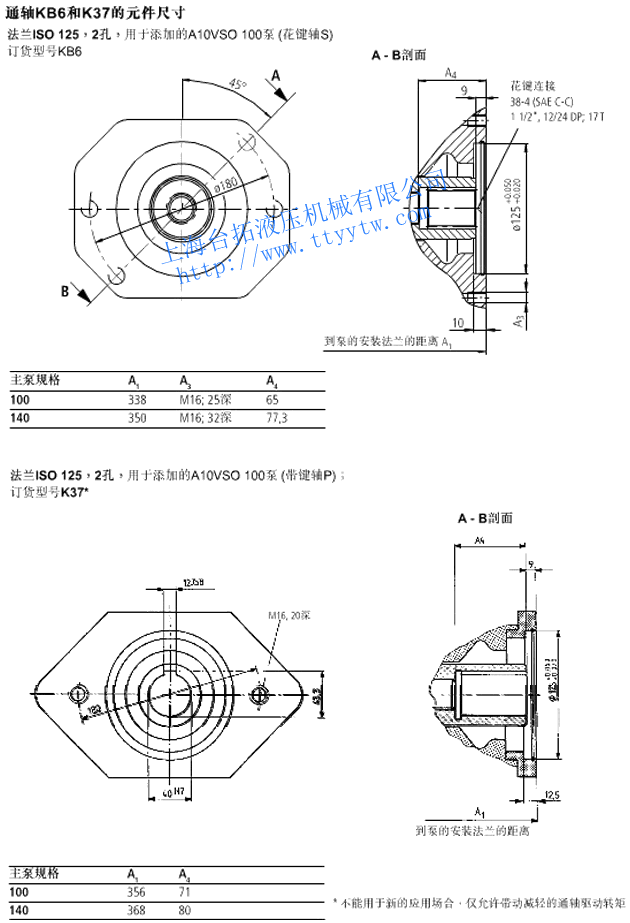

通軸KB6和K37的元件尺寸下載 通軸KB7和K59的元件尺寸下載

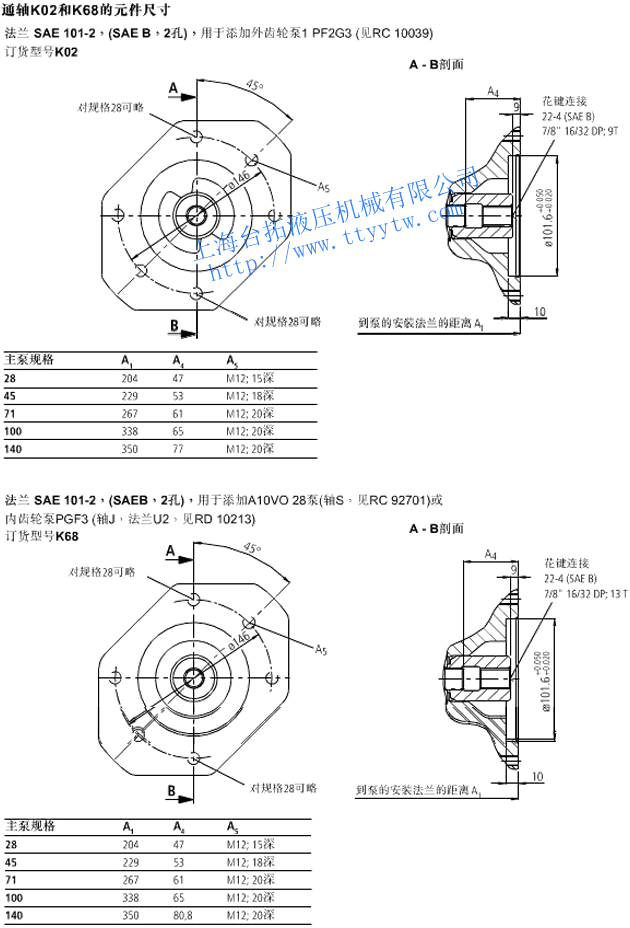

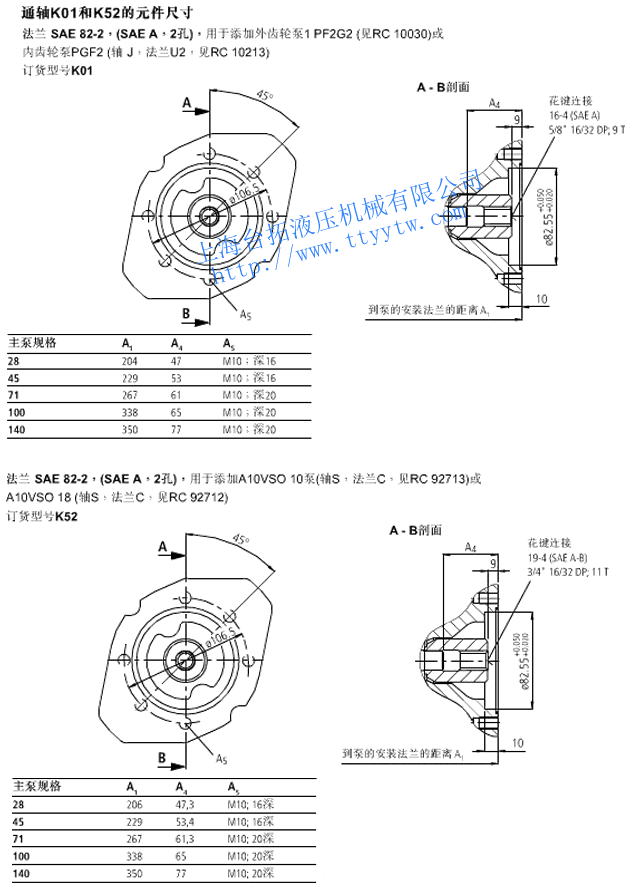

通軸K01和K52的元件尺寸下載 通軸K02和K68的元件尺寸下載

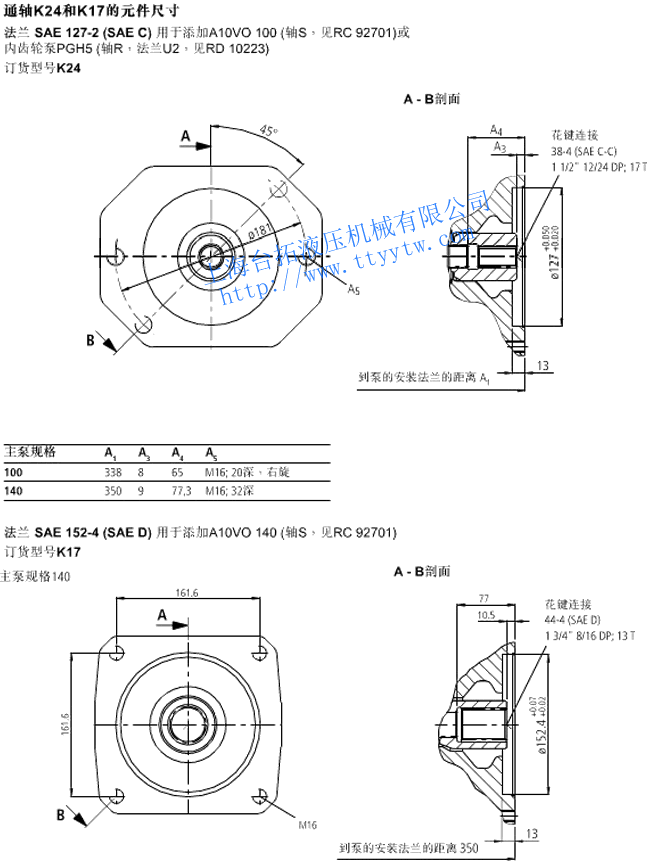

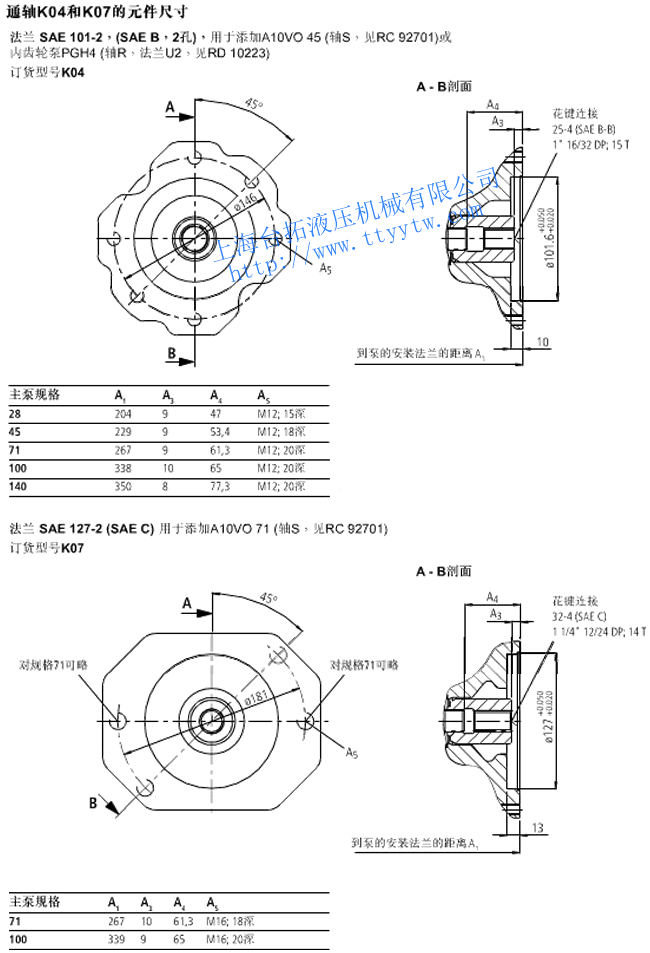

通軸K04和K07的元件尺寸下載 通軸K24和K17的元件尺寸下載

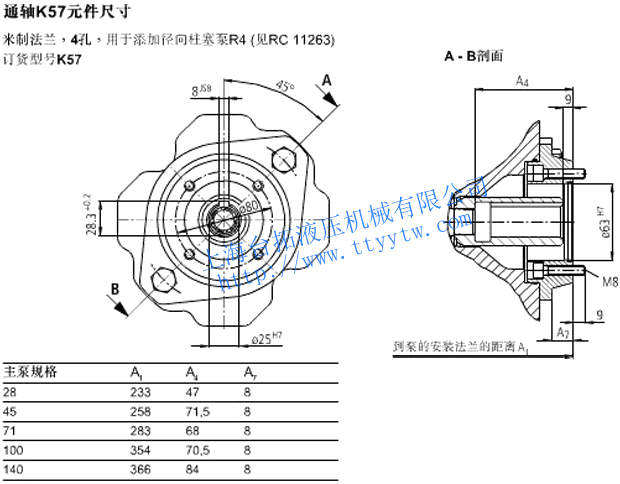

通軸K57的元件尺寸下載
變量柱塞泵A10VSO10尺寸圖

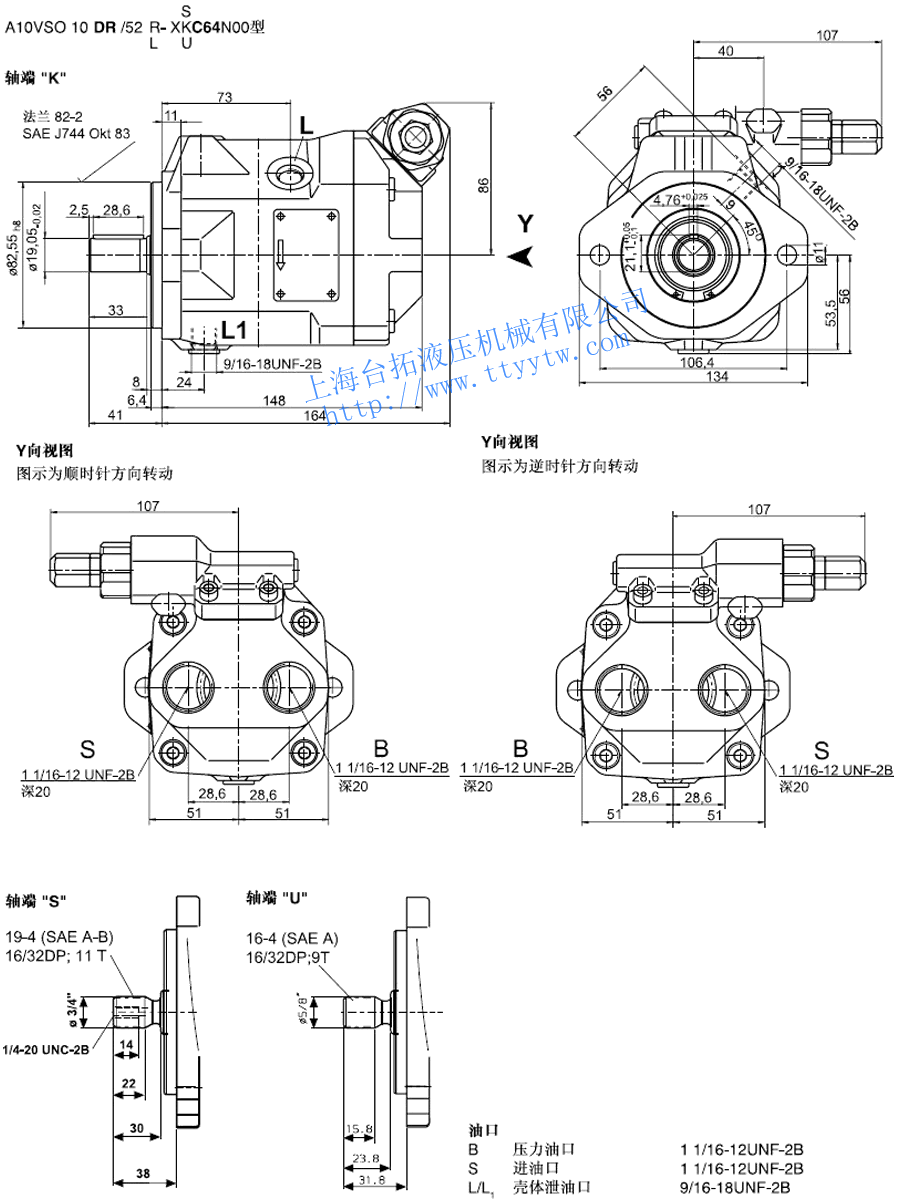

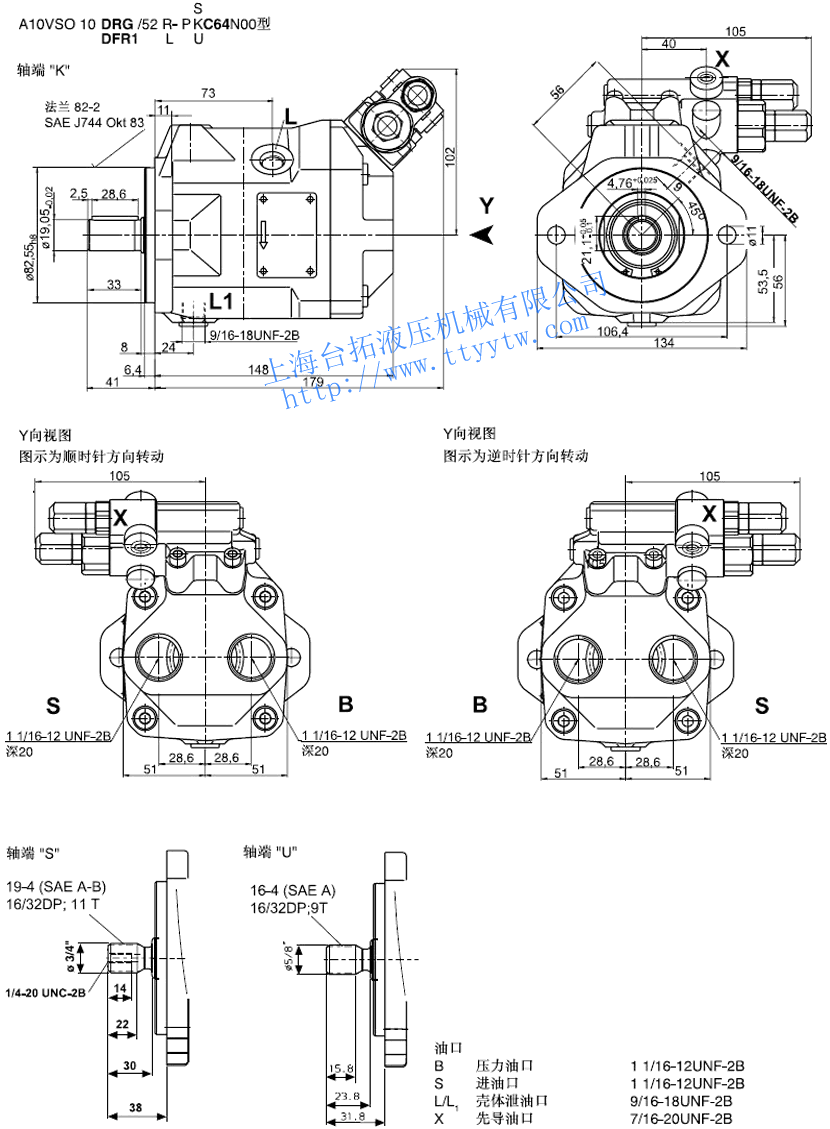

柱塞泵A10VSO10DR/52RL-XSKUC64NOO尺寸圖下載 柱塞泵A10VSO10DRGDFR1/52RL-PSKUC64NOO尺寸圖下載

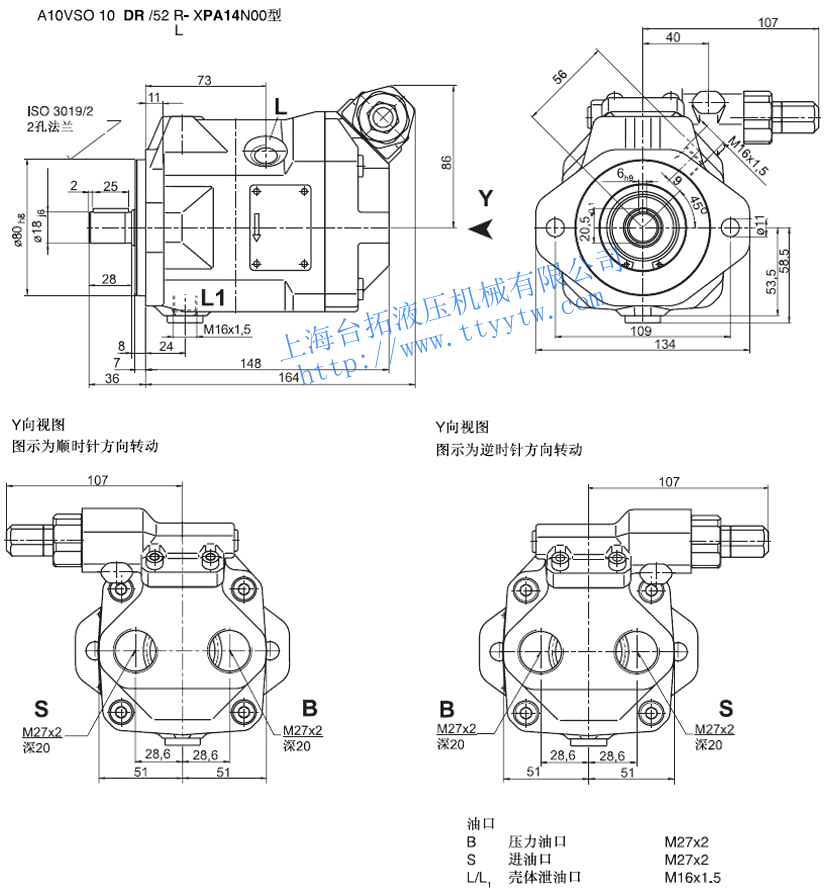

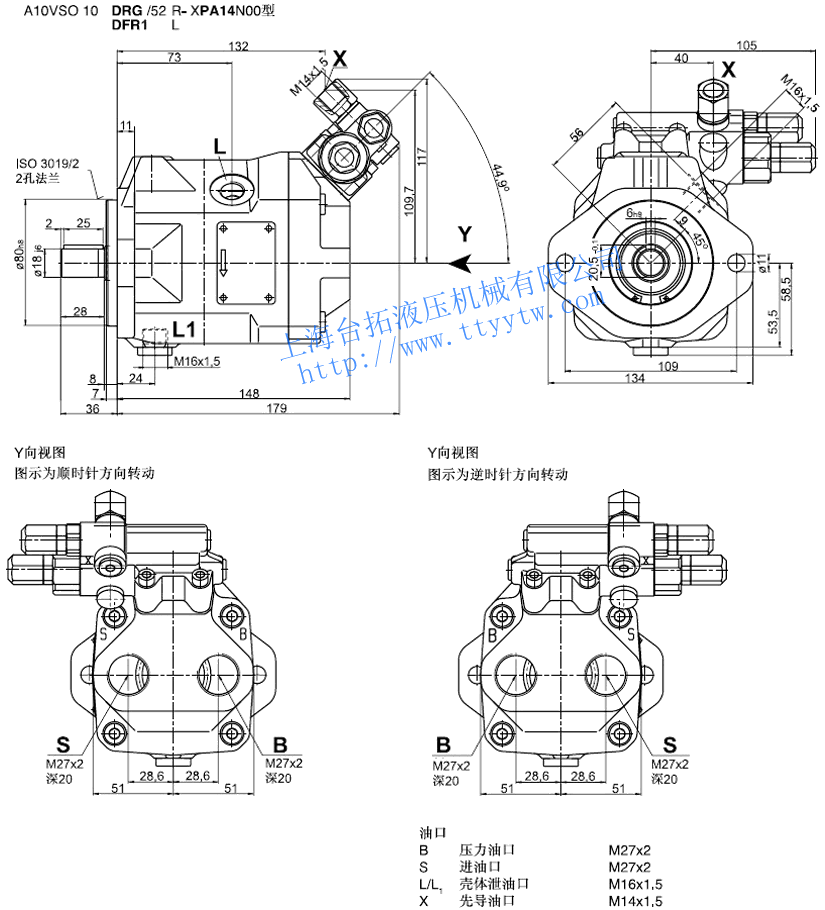

柱塞泵A10VSO10DR/52RL-XPA14NOO尺寸圖下載 柱塞泵A10VSO10DRGDFR1/52RL-XPA14NOO尺寸圖下載
